Die hydraulischen Schnellwechselsysteme für Hydraulikbagger
Mit den hydraulischen Lehmatic-Schnellwechslern HS10-25 für Hydraulikbagger wechseln Sie ihre Anbaugeräte schnell und sicher und bequem per Knopfdruck aus der Kabine. Alle hydraulischen HS-Schnellwechsler ver- und entriegeln hydraulisch mittels eines doppelt wirkenden Zylinders. Die Bedienung erfolgt mittels eines entsperrbaren Kippschalters oder auf Wunsch mit der Bedien-Einheit Lehmatic Control. Für maximale Sicherheit lassen sich alle HS-Wechsler mit dem optionalen Sicherheits-Assistenzsystem Lehmatic Safety Control (LSC) ausrüsten.
NEU: Double Lock (DL) - das Plus an Sicherheit
Die neue serienmäßige Sicherheitsverriegelung Double Lock verhindert im Falle einer Fehlverriegelung das Herabfallen des Anbaugerätes. Eine mittig zwischen den Aufnahmeklauen angebrachte Zusatzklaue umschließt sofort nach Betätigung der Verriegelung formschlüssig die Aufnahmewelle und verhindert in jeder Stellung ein vollständiges Lösen des Anbaugerätes.
-

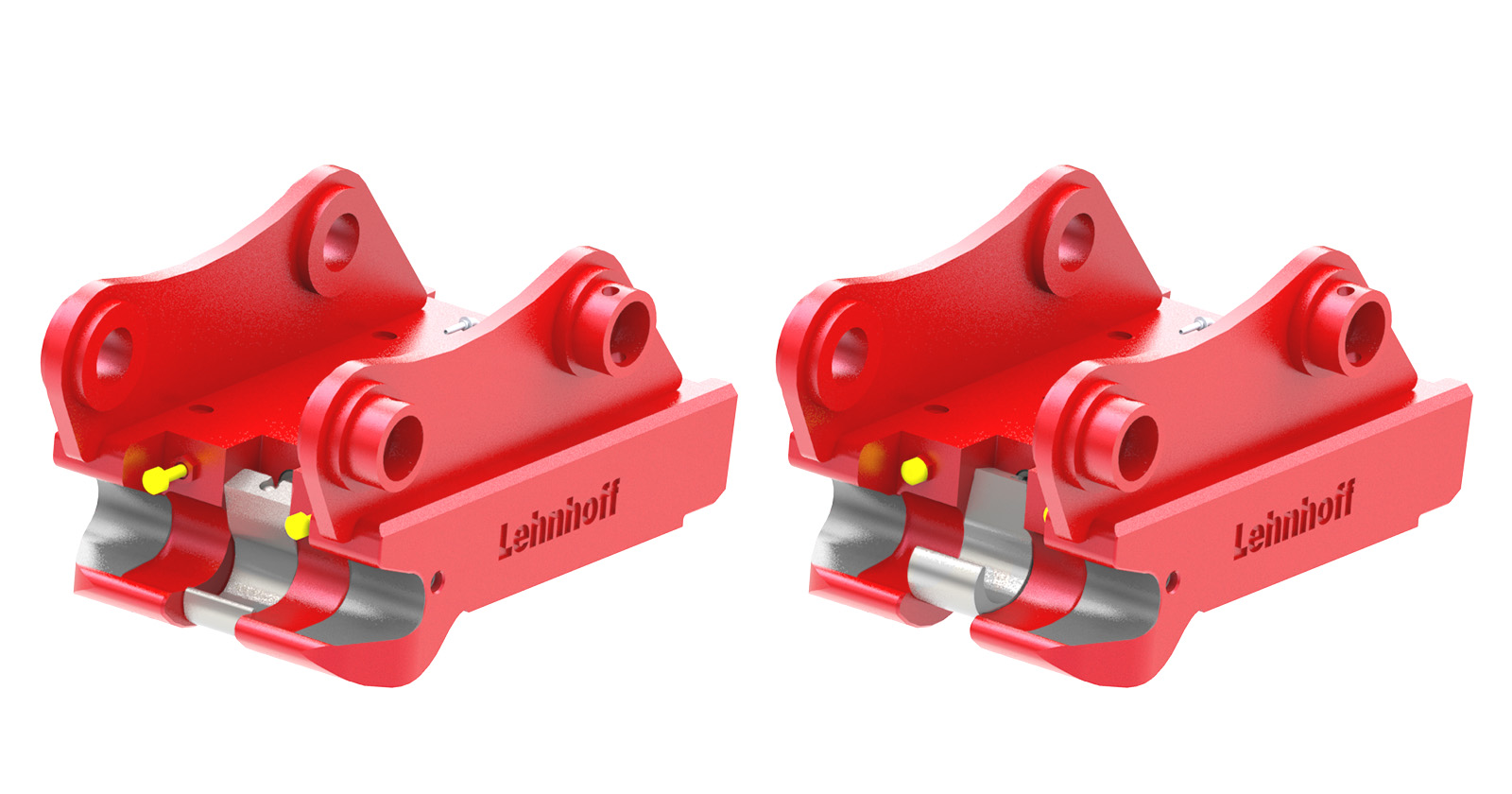

Optische Verriegelungsanzeige, Anzeigestift eingefahren - verriegelt
-
Entriegelt – Riegelbolzen eingefahren, Zusatzklaue Double Lock geöffnet
-
Sicher verriegelt – Riegelbolzen ausgefahren, Zusatzklaue Double Lock geschlossen
-
Optische Verriegelungsanzeige, Anzeigestift ausgefahren - entriegelt
Double Lock Video

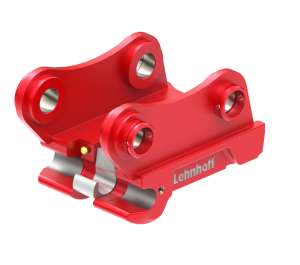

HS 10-25 DL
- Bequeme, schnelle und sichere Verriegelung per Knopfdruck vom Fahrerplatz aus
- Wahlweise Bedienung über entsperrbaren Kippschalter oder mit Bedieneinheit Lehmatic Control
- Lange Lebensdauer des Schnellwechselsystems durch automatische Nachstellung im Adapter
- Stets sichere Halteposition der Verriegelung durch ständige Druckbeaufschlagung und integriertes Sicherheitsventil am Hydraulikzylinder
- Hohe Funktionssicherheit aufgrund abgedichteter Verriegelungsmechanik/ -hydraulik
- Optional mit Lasthaken erhältlich
Technische Daten HS 10-25 DL
| Schnellwechsler | HS 10 DL | HS 21 DL | HS 25 DL |
|---|---|---|---|
| Baggerklasse | 10 - 19 t | 18 - 28 t | 26 - 40 t |
| Länge (mm) | 520 | 545 | 545 |
| Breite (mm) | 395 | 495 | 600 |
| Gewicht ca. (kg) | 170 | 270 | 310 |
| Adapter | SW 10 | SW 21/25 | SW 21/25 |
| Aufnahmewelle Ø (mm) | 70 | 80 | 80 |
| Option Lasthaken zul. Last | 8 t | 10 t | 18 t |
